PFB-BR・PFB-LZ

仕上げ用ボールエンドミル バレル型・レンズ型

ロゴロゴ
  • 仕上げ用ボールエンドミル バレル型・レンズ型1
  • 仕上げ用ボールエンドミル バレル型・レンズ型2
  • 仕上げ用ボールエンドミル バレル型・レンズ型3
  • 仕上げ用ボールエンドミル バレル型・レンズ型4
  • 仕上げ用ボールエンドミル バレル型・レンズ型5
仕上げ用ボールエンドミル バレル型・レンズ型1 仕上げ用ボールエンドミル バレル型・レンズ型2 仕上げ用ボールエンドミル バレル型・レンズ型3 仕上げ用ボールエンドミル バレル型・レンズ型4 仕上げ用ボールエンドミル バレル型・レンズ型5
加工能率・加工面精度を大きなRでバリューアップする仕上げ加工用異形工具VU-Rシリーズ。インデキサブルタイプのバレル型・レンズ型インサートは独自の形状で、滑らかな加工面と高能率加工を実現します。

仕上げ加工用異形工具VU-RシリーズCADダウンロードサイト

ISO13399に準拠したCADデータ(DXF/STEP)がダウンロードできます。

CADデータダウンロードサイト

特長

仕上げ用ボールエンドミル バレル型・レンズ型 特長
  • 大きな加工ピッチで加工可能

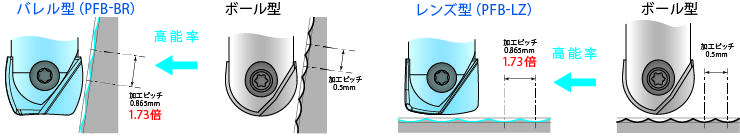

  • 高能率な仕上げ加工(カスプハイト同等の場合:例 0.003mm)

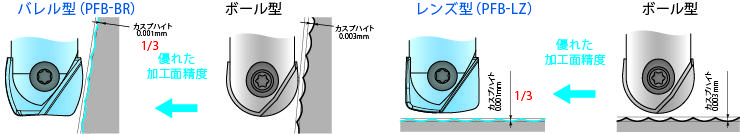

  • 優れた加工面精度(加工ピッチ同等の場合:例 0.5mm)

対応

軟鋼・低炭素鋼・炭素鋼・合金鋼・ダイス鋼・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・超耐熱合金(湿式)・チタン合金(湿式)・プリハードン鋼・ダイカスト鋼・調質鋼

ラインナップ

バレル型インサート(PFB-BR)

  • 汎用タイプ(XP3225)  φ10 外周R15~φ32 外周R48
  • 刃先強化タイプ(XP3310)  φ10 外周R15~φ32 外周R48
CADデータダウンロード

レンズ型インサート(PFB-LZ)

  • 汎用タイプ(XP3225)  φ10 底刃R15~φ32 底刃R48
  • 刃先強化タイプ(XP3310)  φ10 底刃R15~φ32 底刃R48
CADデータダウンロード

その他

    仕上げ用異形工具VU-Rシリーズはソリッドタイプ(テーパバレル型エンドミルVU-TBR)もラインナップしています。
詳細はこちら

加工事例

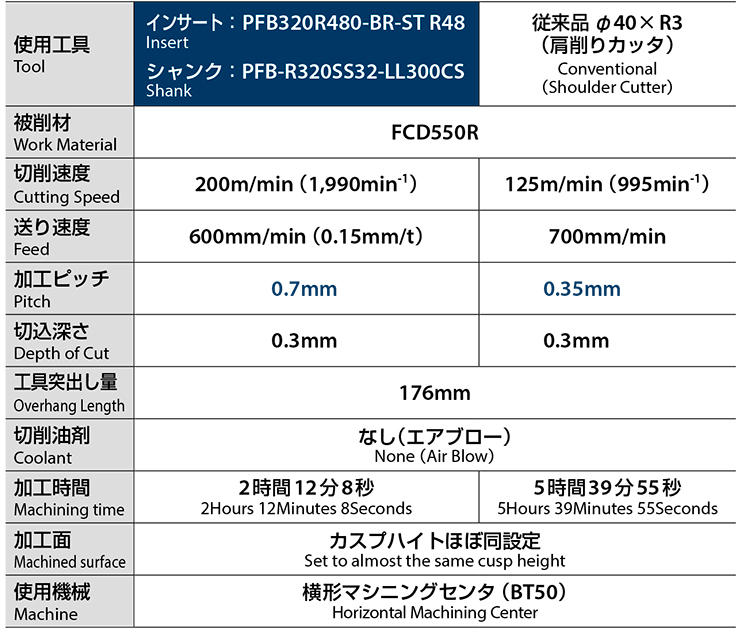

バレル型(PFB-BR)によるモールドベース勾配面の3軸仕上げ加工

バレル型(PFB-BR)によるモールドベース勾配面の3軸仕上げ加
バレル型(PFB-BR)によるモールドベース勾配面の3軸仕上げ加
バレル型(PFB-BR)によるモールドベース勾配面の3軸仕上げ加

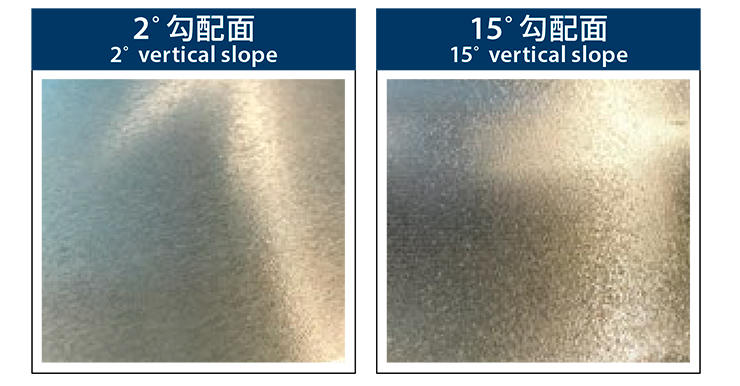

加工ピッチを従来品の2倍に設定。加工効率を約30%上げた状態で、仕上げ面は両勾配面ともに極めて良好であった。
