多機能カッタ1 多機能カッタ2 多機能カッタ3 多機能カッタ4 多機能カッタ5

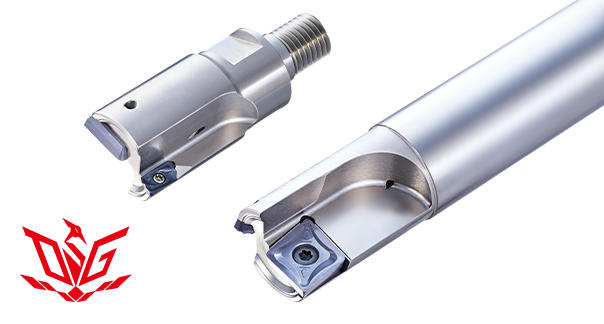

多機能カッタPMDシリーズは、「突込み→横引き」の連続加工が可能です。一本で掘り込み、ランピング、ヘリカル穴あけ、穴加工など様々な加工にも対応し、穴加工では穴底をフラットにすることができます。優れた切りくず分断性でトラブルの無い安定加工を実現します。

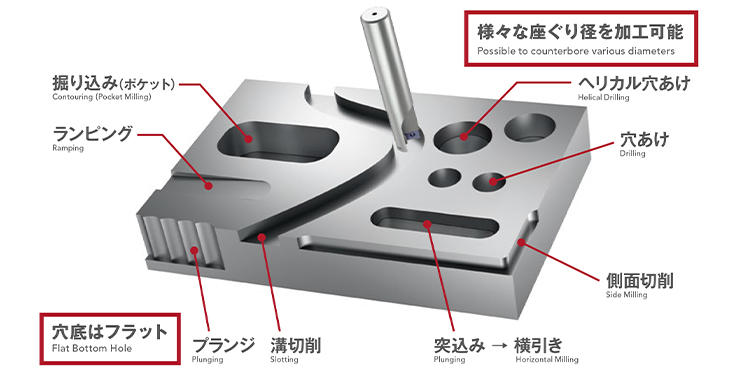

一本で様々な加工に対応

一本で様々な加工に対応

特長

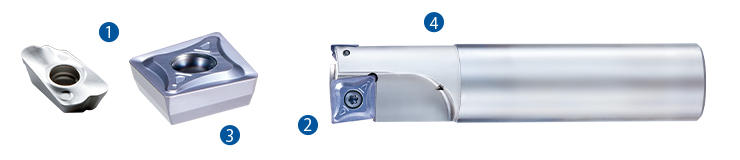

多機能カッタ 特長
1 2種類のインサートを使用することで「突込み→横引き」の連続加工が可能
  • 底刃用インサート 座ぐりカッタPZAGと同じインサートを採用
  • 外周刃用インサート 肩削りカッタPSEと同じインサートを採用

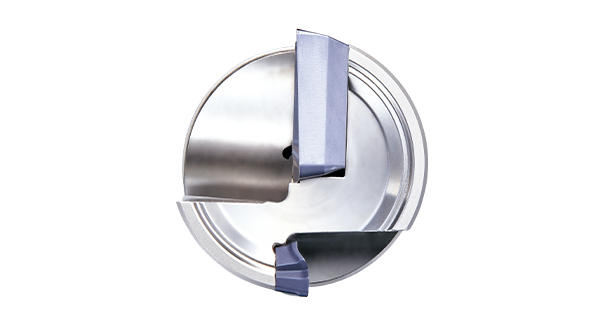

2 穴底をフラットに加工することが可能

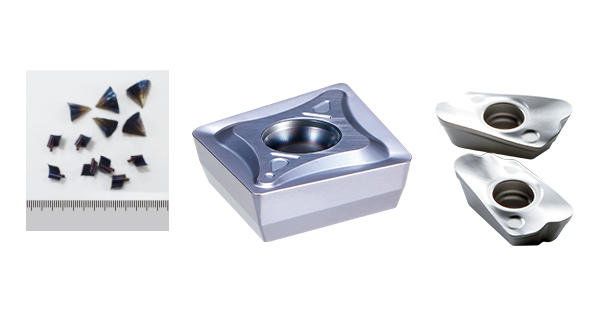

3 穴加工で高い切りくず分断性
4 内部給油により優れた切りくず排出性

対応

軟鋼・低炭素鋼・炭素鋼・合金鋼・ダイス鋼・ステンレス鋼・鋳鉄・ダクタイル鋳鉄・アルミニウム合金・超耐熱合金(湿式)・チタン合金(湿式)・プリハードン鋼(40~43HRC)・ダイカスト用鋼(43~48HRC)・調質鋼(50~55HRC)

ラインナップ

ストレートシャンクタイプ

  • φ20~φ32

ねじ込みタイプ

  • φ20~φ32

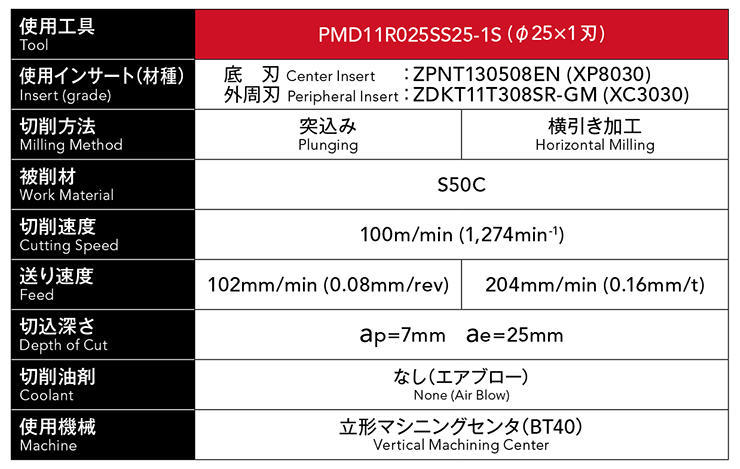

加工事例

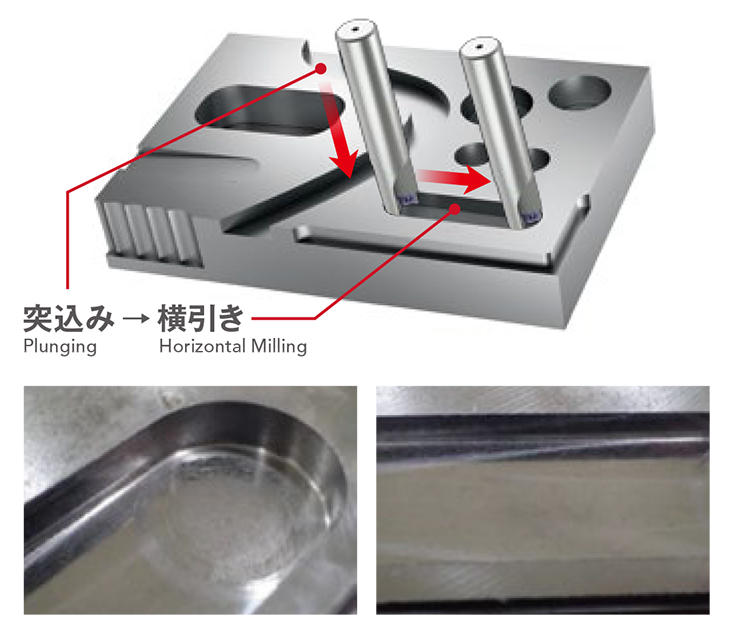

突込み → 横引き加工でびびりの無い良好な加工面

びびりの無い良好な加工面を得られた。
突込み → 横引き加工でびびりの無い良好な加工面1
突込み → 横引き加工でびびりの無い良好な加工面2
