メールマガジン
2021年9月号 （第189号）

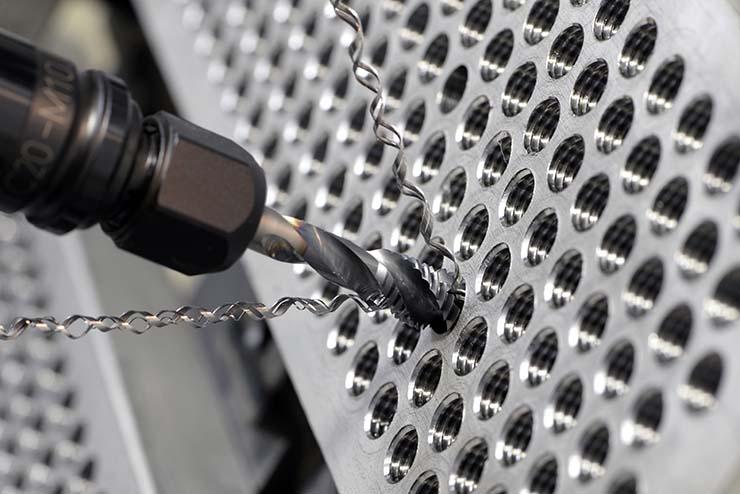

今回の玉手箱は、タップの「寿命と下穴」をテーマにお届けしたいと思います。皆さんが普段加工しているタップの下穴。タップ加工における下穴はタップの寿命と大きな相関関係があることをご存知でしょうか。それではその関係について説明していきますね。
切削タップの下穴径の決め方ですが、メートルねじであれば、（呼び径）－（ピッチ）で決める場合が多いのではないでしょうか。M10x1.5を例にすれば、呼び径の10mmからピッチの1.5mmを引き算した、
10mm － 1.5mm ＝ 8.5mm

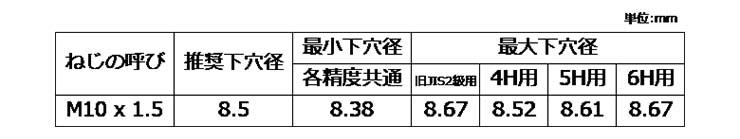

8.5mmが切削タップの下穴径として算出できます。オーエスジーのねじ下穴径表でも、この8.5mmが推奨下穴径として記載されていますが、ねじ精度が6Hの場合、最小下穴径が8.38mmで最大下穴径8.67mmになります。
※上記は、切削タップの場合の下穴径で転造タップは下穴径が異なります
最小・最大径の差はおよそ0.3mmありますが、これはめねじの内径許容寸法から設定しています。では、下穴径は最小・最大どちらで考えた方が加工として望ましいのでしょうか。
結論は、下穴径は内径許容寸法内でできる限り大きな方が望ましいと言えます。その理由は、下穴径をできる限り大きくすることで、
・切削抵抗が減り、タップや加工機への負担が小さくなる
・切りくずの量が減ることでトラブルが起きにくくなる
以上のことから結果としてタップの寿命が伸びる傾向になります。
M3x0.5のめねじ加工で、下穴径が最大で加工した場合と、最小で加工した場合を比較したところ、タップの寿命が2倍以上になった、という実例もあります。M3x0.5の下穴径の最小・最大の差は0.14mm。一般的なコピー用紙の厚みがおよそ0.09mmなので、わずかコピー用紙1.5枚分程度の厚みの差でここまでタップの寿命に差が出る場合があるという事です。わずかな下穴径の差がタップの寿命に大きく関係することがお分かりいただけましたでしょうか。
一度、皆さんのお仕事の中で、タップの下穴径を内径許容寸法内で見直してみると、タップの寿命が大きく伸びるかもしれません。是非お試しいただければと思います。
技術の玉手箱はWEBセミナー「ランチタイムセミナー」でもご覧いただけます。今回の内容は9月29日（水）12:20～12:35にお届けします。
無料でご参加できますので是非お申込みいただければと思います。お申込みはWEB SHOWROOMからお願いします。
謹啓、処暑の候、皆様にはますますご健勝のこととお慶び申し上げます。
今月は、オーエスジーにとって古典的な製品である『スパイラルタップ』に着目してみたいと存じます。まずはオーエスジーのスパイラルタップの全体像から。以下の一覧表はスパイラルタップのシリーズの一覧でございます。その数、実に59シリーズ、のべ2,027サイズ。創業から83年を過ぎ、ずいぶん拡充されたものでございます。しかし……これほど多くのシリーズがあるとは (^^;
お客様は最適な『スパイラルタップ』が選択できているのかしら？と、少々心配になる爺でございます。そこで、それぞれに用途を要約してみました。最適なスパイラルタップの選択の一助となれば幸いでございます。
スパイラルタップ一覧表
| 品名 | サイズ (アイテム数) | 用途 |
|---|---|---|
| A-SFT | 286 | 汎用スパイラルタップの、高能率で長寿命なハイスペックシリーズ |
| A-LT-SFT | 122 | A-SFTのロングシャンク版 |
| EX-SFT | 288 | 汎用スパイラルタップのベーシックシリーズ |
| EX-LT-SFT | 142 | EX-SFTのロングシャンク版 |
| EX-H-SFT | 56 | 溶着抑止としてホモ処理（酸化処理）されたEX-SFT |
| EX-LT-H-SFT | 36 | EX-H-SFTのロングシャンク版 |
| TIN-SFT | 30 | TiNコーティングが施された長寿命志向のスパイラルタップ、主に水溶性油剤で威力を発揮 |
| TIN-LT-SFT | 16 | TIN-SFTのロングシャンク版 |
| V-SFT | 39 | Vコーティングが施された長寿命志向のスパイラルタップ、主に水溶性油剤で威力を発揮 |
| V-LT-SFT | 16 | V-SFTのロングシャンク版 |
| EXZ-SFT | 9 | EX-SFTと高価なコーティングタップの間に位置する、中小量生産におけるコストパフォーマースパイラルタップ |
| A-SFT HL | 20 | インサート用のA-SFT |
| A-LT-SFT HL | 6 | インサート用A-SFTのロングシャンク版 |
| EX-HL-SFT | 21 | インサート用EX-SFT |
| HL-LT-SFT | 9 | インサート用EX-LT-SFT |
| EX-SUS-SFT | 103 | ステンレス鋼用のベーシックシリーズ |
| EX-LT-SUS-SFT | 44 | EX-SUS-SFTのロングシャンク版 |
| CC-SUS-SFT | 20 | ステンレス鋼用コーティングシリーズ、主に水溶性油剤で効力を発揮 |
| SUS-DH-SFT | 13 | ステンレス鋼の直径の2倍を超える深い止まり穴加工用スパイラルタップ |
| LT-SUS-DH-SFT | 13 | SUS-DH-SFTのロングシャンク版 |
| NI-SFT | 29 | ニッケル基合金用粉末ハイススパイラルタップ |
| WHR-NI-SFT | 14 | NI-SFTの長寿命を志向した、コーティング付きシリーズ |
| V-TI-SFT | 29 | TiN合金用コーティング付スパイラルタップ |
| CPM-SFT | 36 | 35~45HRCの高硬度材用粉末ハイススパイラルタップ |
| CPM-LT-SFT | 24 | CPM-SFTのロングシャンク版 |
| VP-SFT | 10 | 高炭素鋼、合金用、工具鋼、35～45HRC調質鋼用Vコーティング付きスパイラルタップ |
| CU-SFT | 13 | 銅用のスパイラルタップ |
| EX-AL-SFT | 17 | 圧延アルミ用スパイラルタップ |
| MS-DH-SFT | 57 | SS400や低炭素鋼などの軟鋼の、直径2倍を超える深い穴用ホモ処理付きスパイラルタップ |
| LT-MS-DH-SFT | 22 | MS-DH-SFTのロングシャンク版 |
| EX-B-DH-SFT | 26 | MS-DH-SFTのホモ処理の無いタイプで、圧延アルミ等ホモ処理の向かない被削材の深穴用 |
| EX-HC-SFT | 16 | 高炭素鋼用スパイラルタップ |
| EX-SC-SFT | 49 | 下穴に余裕のない時用の、食付き部の長さが1.5Pと短い汎用スパイラルタップ |
| LT-SC-SFT | 16 | EX-SC-SFTのロングシャンク版 |
| LW-SFT | 26 | 横型マシニングセンタ等、切りくずが繋がると排出し難い加工用の汎用弱ねじれ溝 |
| HXL-SFT | 20 | M16以上の大径用、横型マシニングセンタ加工向け弱ねじれ溝スパイラルタップ |
| OIL-SFT | 40 | 内部給油が可能なスパイラルタップ |
| OT-SFT | 20 | ダクタイル鋳鉄、銅、熱硬化性樹脂などの非鉄用超硬スパイラルタップ |
| TRP-SFT | 2 | カメラの三脚ねじ専用タップ（詳細はこちら） |
| V-DR-SFT | 7 | ドリル付きスパイラルタップ |
| VXL-SFT | 20 | 立形マシニングセンタ等向け、M16以上の太径加工用スパイラルタップ |
| HS-SFT | 12 | エンドミルシャンクを採用した、完全同期（リジット機構付き）マシニングセンタ用コーティング付高速シンクロタップ |
| J-HS-SFT | 12 | HS-SFTのタップシャンク版 |
| HS-LT-SFT | 34 | HS-SFTのロングシャンク版 |
| HS-AL-SFT | 6 | 表面処理の無い、HS-SFTの圧延アルミ加工用 |
| US-AL-SFT | 19 | HS-AL-SFTよりも、より高速タッピングを志向したコーティングシリーズ |
| VPO-US-SFT | 7 | HS-SFTよりも鋼を高速で加工できる油穴付き高速シンクロタップ |
| A-TPT | 21 | 管用テーパタップのAシリーズ |
| A-S-TPT | 14 | A-TPTの短ねじタイプ |
| SFT-TPT | 15 | 管用テーパねじ用スパイラルタップ |
| LT-SFT-TPT | 12 | SFT-TPTのロングシャンク版 |
| SFT-S-TPT | 6 | SFT-TPTの短ねじタイプ |
| LT-SFT-S-TPT | 12 | SFT-S-TPTのロングシャンク版 |
| SUS-SFT-TPT | 7 | ステンレス鋼加工用の管用テーパねじ用スパイラルタップ |
| SUS-SFT-S-TPT | 7 | SUS-SFT-TPTの短ねじタイプ |
| A-SPT | 30 | 管用平行ねじ用のAシリーズ |
| SFT-SPT | 16 | 管用平行ねじ用スパイラルタップ |
| LT-SFT-SPT | 9 | SFT-SPTのロングシャンク版 |
| SUS-SFT-SPT | 6 | ステンレス鋼加工用の管用平行ねじ用スパイラルタップ |
さて、全貌を確認したところで今月のイチオシでございます。今月のイチオシはEXZ-SFT。EXZ-SFTは、汎用スパイラルタップのベーシックシリーズEX-SFTと高価なコーティングタップの間に位置する、中小量生産におけるコストパフォーマースパイラルタップでございます。ノンコーティングのタップでございますから、耐久性ではコーティングタップにとうてい適いません。その上、ベーシックな汎用スパイラルタップEX-SFTシリーズよりもいささか高価なEXZ-SFT。松竹梅※で言えば、『竹』に位置するEXZ-SFT。中小量加工において、「とりあえずEXZ-SFTを！」と、ご用命頂ければと存じます。そして玉手箱を参照してEXZ-SFTのポテンシャルをフルに発揮していただければ。
本稿も、皆さまのお仕事の生産性向上の一助となれば幸いでございます。
謹言
※注）「松竹梅」と言われるのは語呂がいいからとか、「松」「竹」「梅」が吉祥の象徴とされるようになった順番であると言われますが、「松竹梅」本来の意味としては、特に「松」「竹」「梅」に優劣があるわけではございません。以上、補足でございました。
