2018年11月号 (第155号)

技術の玉手箱 /  スレッドミル?プラネットカッタ?

スレッドミルとプラネットカッタ、どちらもねじ切りフライス用カッタを指します。スレッドミルは一般名詞、プラネットカッタはOSGオリジナルの固有名詞となります。ご存じでした?

ですから、「〇〇さん(他社)のプラネットカッタが欲しい!」とか、間違っても言わないようしてくださいネ。「OSGのプラネットカッタが欲しい」もしくは「OSGのスレッドミルが欲しい」これが正しい表現です。できれば覚えていただいて、そのままご注文も…(笑)

さて、冗談はさておき、スレッドミル・プラネットカッタのよもやま話、いや玉手箱を・・・

プラネット=PLANET(惑星)

時は遡り、昭和から平成に元号が変わる頃、OSGは日本で初めてスレッドミルの製造・販売を開始しました。発売当初は「工具の動きが自転をしながら太陽の周りを公転する惑星に似ている」ことから、″プラネットタップ“と名付けられました。タップと同じ機能を持ちながら、工具分類としてはフライス工具のスレッドミル・・・機能が分かりやすいように、当時はタップの名で発売したのですね。

それから30年が過ぎて…やっぱりタップではありませんから、その名はプラネットカッタへと変わりました。また、発売当時は少なかったX,Y,Z三軸同時制御できるマシンニングセンタも、今では当たり前のように普及し、スレッドミルの活躍の場は大きく拡がりました。それではここで、スレッドミルの特長をおさらいしましょう。

1. ピッチが同じなら違うサイズのねじも1本の工具で加工可能
注)使用するスレッドミルの、加工可能な最小加工径以上に限ります

2. めねじ精度の調整が可能
径補正をかけることで、加工しためねじの精度が調整できます

3. 右ねじと左ねじを同じ工具で加工可能
プログラムを変えれば、右ねじも左ねじも同じスレッドミルで加工できます

さて、スレッドミル加工にはプログラムが必要です。「プログラム作るの面倒だなぁ」と感じられているお客様も多いと思いますが、ご安心ください(^^)スレッドミル用NCプログラム作成ソフト「ThreadPro(スレッドプロ)」がございます。ダウンロードはこちらからどうぞ。

こうして書くと、万能なめねじ加工用工具に思えるスレッドミルですが、長所ばかりでなく短所もあります。

1. 加工初期、最適な径補正値が分からず、何度も試し削りをしないとならない
2. 特にねじ立て深さが深くなると、加工中スレッドミルが逃げて、何度も径補正をしないと仕上がらない

そんな時は、是非こちらをお試しください。

1. 最適な径補正値が分からない
・・・「スレッドミル用径補正ツール」でお悩み解決します!

2. 加工中のスレッドミルの逃げ、倒れを抑えたい
・・・「ワンレボリューションスレッドミル AT-1」がおすすめです!
右刃左ねじれ・不等分割不等リードで、ビビりにくく倒れにくい最新スレッドミルです。
※ワンレボリューション・・・ワンパス加工がし易い

「スレッドミル用径補正ツール」の詳細はこちら
「ワンレボリューションスレッドミル AT-1」の詳細はこちら

K爺のイチオシ /  A Brand

The Tooling Master Class
A Brand

OSGの最新技術を駆使して、さまざまな被削材に対応し、幅広い加工を実現するためのプレミアムな工具ブランドです。マスタークラスのAブランドが、ものづくりの現場に確かな品質、そして信頼と満足をお届けいたします。

A-TAP
様々な加工シーンで活躍、安心のA-TAP
A-TAP(高能率・多機能タップ)
A-CSF・A-CHT(超硬Aタップ)
XPF(Xパフォーマー転造タップ)

A-THREAD MILL
切りくずトラブルのない、高品位なめねじ加工を実現するA-THREAD MILL
AT-1(ワンレボリューションスレッドミル)

A-DRILL
幅広い被削材に対応、豊富なラインナップのA-DRILL
AD・ADO(超硬ドリル)
ADF(超硬フラットドリル)
ADO-SUS(ステンレス・チタン合金用超硬ドリル)
ADO-TRS(3枚刃超硬ドリル)「TRIPLE REVOLUTION(トリプルレボリューション)」
・ニューフェイス
・3枚刃ドリルの欠点、スラスト荷重過大を克服!高能率ドリル加工の新星
AD-LDS(超硬リーディングドリル)

A-ENDMILL
新たなるミーリングスタンダードA-ENDMILL
AE-VMSS(超硬防振型エンドミル スタブ形 スクエア/ロングネック)
AE-VMS(超硬防振型エンドミル ショート形 スクエア/ラジアス)
AE-VML(超硬防振型エンドミル ロング形 スクエア)
・ニューフェイス
・かつてない防振性、側面加工の仕上げ加工に絶対の自信!ロング刃長シリーズ

JIMTOFで少々力が入り、商品説明が先走ってしまい、順番があべこべで大変失礼いたしました(^^; 遅まきながらご挨拶を・・・

謹啓、末枯野美しき晩秋の候、皆様にはますますご健勝のこととお慶び申し上げます。皆さまの夢をカタチに、本稿も皆さまのお仕事の一助となれば幸いでございます。

謹言

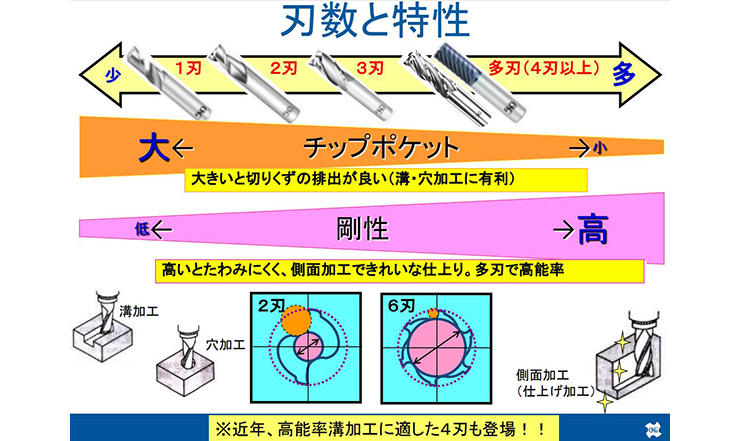

【Q】 エンドミル2枚刃と4枚刃の使い分けは?

【A】 一般的に溝切削、穴加工等切りくずの排出が困難な加工は2枚刃エンドミルを使用します。側面切削など切りくずの排出が容易な加工には4枚刃(多刃)エンドミルを使用して効率を上げます。

英語ワンポイント /  Butterflies in my stomach

・・・(緊張で)ドキドキする。
直訳「胃の中に蝶々がいる」

緊張や期待などから、おなかのあたりがそわそわして落ち着かない感じを表します。胃袋の中を蝶々が何匹も飛び回るという言い方をします。たくさん飛んでいるので複数(Butterflies)です。

今月はメルマガ編集部にとって、どうやらとても大事なイベントがあるようです。

けんさん:
みんな、いよいよ例の企画の発表プレゼンです!マサコちゃんは企画の立案、ホントよく頑張った(^^)

マサコちゃん:
ありがとうございます。皆さんのおかげで何とかここまで来ました。あとはさらさんがバッチリとプレゼンしてくれれば完璧です。

けんさん:
そう!そうなんだよ!このプレゼンが上手くいくかどうかに、我がチームの運命がかかっているんだから…

さらちゃん:
え~~~~~~~~~~っ!みんなそんなに私にプレッシャーをかけないでくださいよぉ!「I have butterflies in my stomach.」(緊張してそわそわして落ち着かないよ)

けんさん:
大丈夫!さらちゃんは本番に強いタイプだから(^^)v
さあ、いつも通り自信を持って!無事成功したら美味しいものを食べに行こう!

さらちゃん:
やった~~~~~~~~~~っ!!!食べたいものいっぱいあるんですよぉ、The 食欲の秋\(^o^)/「Thanks. I’ll do my best.」(ありがとう、ベストを尽くします)

けんさん:
(^^;やっぱり、緊張より食欲の方が強いんだ(笑)さて、そろそろ時間だ。張り切っていってらっしゃい!

メルマガ編集部の未来はさらちゃんに託されたのでした。結果はいかに?
