2018年10月号 (第154号)

技術の玉手箱 /  オーバサイズタップって何ですか?

オーバサイズタップとは、読んで字のごとく、通常精度よりも大きな精度のタップを意味します。(JISハンドブックの表記では、「オーバーサイズ」でなく、「オーバサイズ」となっております)

どのような場面でご使用いただくのかと言えば、
・被削材が銅合金、アルミ合金、鋳鉄など拡大代の小さい物の場合
・被削材形状がパイプ状、薄板バーリング加工穴でスプリングバックし易い場合
・後工程でメッキや熱処理を施す場合
です。

カタログ(精度表記欄)では、「STD+1」、「STD+2」などと表記されています。「2級めねじ相当適応のタップの推奨精度」を「STD」と表し、「STD」より有効径が大きいオーバサイズを「STD+1」、「STD+2」と記載しています。

OSGでは切削タップではOH精度、転造タップではRH精度を採用しています。

『切削タップ』では、ピッチによってそのオーバサイズ量が異なります。
・P0.6以下:15μmプラス
・P0.7以上:20μmプラス

例えば「切削タップ、P0.7以上、STD=OH3」の場合、下記のようになります。
・STD+1=OH4(STDより有効径で0.02mm大きい)
・STD+2=OH5(STDより有効径で0.04mm大きい)

『転造タップ』では、12.7μmオーバとなり、ピッチによるオーバサイズ量の違いはありません。
例えば
・STD=RH7の場合、STD+2=RH9は、STDより有効径で0.0127x2大きい

言葉で説明するのは、簡単ではございません。下記の参考資料で画像を見て頂けますと一目瞭然となります。

参考資料:オーバサイズのタップ?
参考資料:タップ精度の注意点

OSGでは、タップの総合学習として「eラーニング」を展開しています。ねじ、タップといった工具の教育講座をお手軽に受講できます。詳しくは、こちらをご覧ください。

K爺のイチオシ /  OSG WIKUS バンドソー

謹啓、秋冷爽快の候、皆様にはますますご健勝のこととお慶び申し上げます。秋…実りの秋、スポーツの秋、芸術の秋でもありますが、いささか切ない季節でもございます。ということで、いつもに増して、『切る』、『切削』に注目して、今月のイチオシは切削の基本、『切断』のバンドソーでございます。え?OSGがバンドソーを扱ってるの〜?!という方もいらっしゃるかも知れませんが、以後お見知り置き頂ければ幸いでございます。

さて、世は働き方改革など叫ばれておりますが、そんな昨今、皆様は、バンドソー、切断工程に、どんな課題をお持ちで、どんな期待をされていらっしゃるのでしょう?

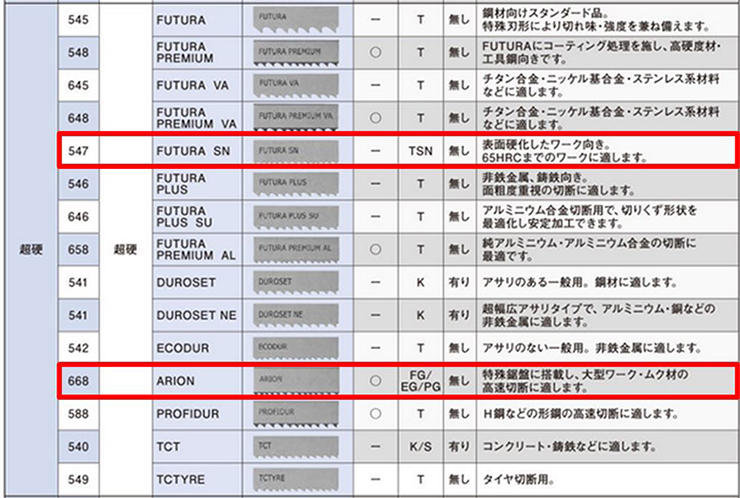

例えば、φ300の鋼を1分程度で切断できたら如何でしょう?そんな高速加工を実現するバンドソーがこちら「OSG WIKUS バンドソー」。上述の高速切断は、超硬の、下図下段の囲み、「ARION」での一例でございます。

また60HRCを超える高硬度な材料が安定して切断できたりしたら如何でしょう?こちらは、上図上段の囲み「FUTURA SN」タイプでの一例でございます。

勿論、上記の加工は、どんな機械でもどんな形状のワークでも可能な訳ではございません。加工機や被削材の形状など、諸条件が揃えばのお話でございます。

以上、ちょっと極端な一例ではございましたが、日本の働き方改革に合わせ、生産性向上ソリューションでご紹介させて頂きました。その他、耐熱合金などの難削材はもちろん、石英ガラス、サファイヤ、セラミックス、更にはコンクリートやタイヤ!と言った特殊用途まで、あらゆる切断にソリューションを用意しております。かつては重厚長大の代名詞、最近ではIndustry 4.0 と、常にものづくりのメッセージを世界に発信してきたドイツはWIKUS 社の日本代理店を当社グループ会社の株式会社青山製作所が担い、OSGグループ全体で責任を持って提供させて頂きます。

本稿も、皆さまの生産性向上に貢献できれば幸甚でございます。

謹言

第8回 OSG川柳募集!!

E-mail倶楽部「第8回OSG川柳」の募集を開始しました!

「工具」や「加工」で日頃感じている想いを五・七・五の歌にしてみませんか?川柳は、俳句と違って季語などの制約がないのが特徴です。日常に起きる驚きや笑いなど、五・七・五のリズムにのせてみてください♪Facebookからでも応募可能です。

優秀作品には、OSGオリジナルグッズを贈呈いたします。ぜひお気軽にご応募ください♪

<募集要項>
【テーマ】
工具や加工などこの業界に関する題材であれば何でも構いません。

【応募資格】
どなたでも、何作品でもご応募いただけます。

【応募方法】
住所、氏名、電話番号、ペンネームを記載の上、news-info@osg.co.jpまでご応募ください。
メルマガ特典:news-info@osg.co.jpより応募してくださった方にはもれなく参加賞をご用意しています!

【応募上の注意】
・応募作品はご本人創作の未発表作品に限らせていただきます。
・ご応募いただいた作品の著作権はオーエスジー株式会社に帰属いたします。
・優秀作品につきましては、当社ホームページ上及び当メールマガジンで公開予定です。
・OSG川柳に関する問い合わせは、下記へご連絡ください。
・当選者の個人情報は、ご本人の同意なしに業務委託先以外の第三者に開示・提供することはございません。
・当選者の個人情報は、賞品の発送のみに使用します。
・住所不明や連絡不能の場合はご当選が無効となります。

【応募期間】
2018年11月18日(日)23:59まで

【発表】
2018年12月上旬に当ホームページにて発表いたします。

【応募先・問合せ先】
news-info@osg.co.jp

《第7回OSG川柳 最優秀・優秀作品》
・職人の 優れた指先 神の域
・開かぬなら 開けて見せます オーエスジー
・3枚刃(葉)? 幸運願って 4枚刃(葉)?
・立てられぬ タップを真っ直ぐ 立てられぬ
・機械加工 神の一手を 目指す日々
・鉄ですか? プロは迷わず 「◯◯鋼」

今月のFAQ / ツールプリセッタとは?

【Q】 ツールプリセッタとはどういったものですか?

【A】 工具のプリセットをする機械です(プリセットとは、ツーリングに工具をセットし工具径、突出し量を測定する作業のことです)

<ツールプリセッタの特長>
①加工に必要な工具長・工具径といった情報を外段取りで行うツールとなります。
②外段取りを行う事によって、機械の稼働率をUPし生産性を向上する事が出来ます。
③取り付けた工具状態の振れを確認、調整する事で工具のもつポテンシャルを活かす事ができ、高能率で安定して加工する事が出来ます。

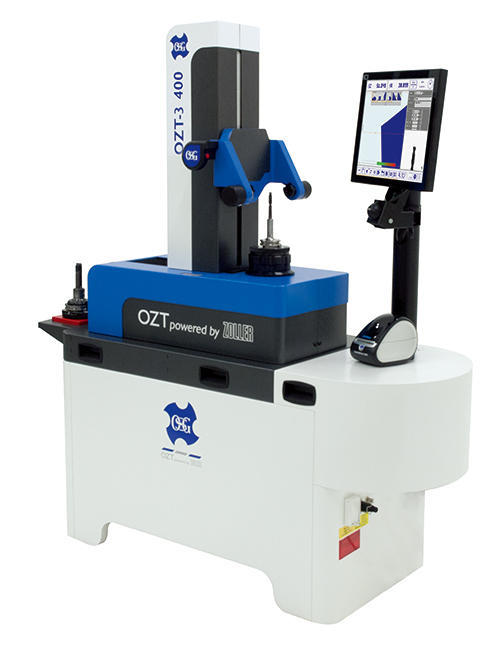

オーエスジーでは、ツールプリセッタ「OZTシリーズ」(ZOLLER社製)を取り扱っております。OZTシリーズは、誰でも、簡単に、高精度で、測定出来るツールプリセッタとなっております。

英語ワンポイント /  Hold down the fortあるいはHold the fort

・・・留守を守る。

直訳「砦(fort)を守る(hold)」

家や店を砦に例えて、誰かのかわりにそこの留守番を頼むときに使う。誰かの留守中に現状を維持する意。

10月はJIMTOFを控え、いつもに増してバタバタの我らがメルマガ編集部…

けんさん:
さあ、これから忙しくなるよぉ~!みんな気合入れて頑張っていくよ!!!

さらちゃん:
はい!やる事いっぱいです!少しの時間も無駄には出来ないですよ。あ、マサコちゃん例のイベント企画書は出来た?

マサコちゃん:
はい!もちろん、できてますよ(^^)v確認して頂けます?

さらちゃん:
どれどれ...
えーっと…うん、うん。よく出来てるじゃない!!!じゃ、私、この企画書、隣の部に提出してくるね! Will you hold the fort until I get back? (私が戻るまで留守お願いね!)

さらちゃんが席を離れて30分後…

けんさん:
あれ?さらちゃんは?

マサコちゃん:
企画書を出しに行きました。すぐ戻る感じでしたけど...

さらに30分が経過…

けんさん:
ん?さらちゃんはまだ?もう打ち合わせの時間だよ!

・・・と、廊下の方からバタバタ走る足音が...

さらちゃん:
あーっ、すみませんっ!はぁはぁはぁっ・・・お待たせしましたぁ!

けんさん:
お待たせしました?じゃないでしょ?!1時間も何してたの?

さらちゃん:
あのぉ、すぐ戻る予定だったんですけどぉ...

帰り際に同期の子に呼び止められてぇ...
一応、打ち合わせっていうかぁ...ちょっと話をしてたら、あっ!という間に(^^;

けんさん:
打ち合わせって、どうせ恋バナでしょ?(笑)ただでさえ忙しい時期なんだから、少しの時間も無駄にはできないよ!

さらちゃん:
すみませ~ん_(._.)_でも、なんだか聞き覚えのあるセリフ!

いつもに増して仕事の進み具合が心配な、メルマガ編集部の人恋しい?(笑)秋でした!チャンチャン・・・続く
