JIS規格（B0106）では直径の4倍以上の穴あけを「深穴」と定義していますが、当社では実際の加工特性に照らし、概ね5倍以上としてとらえています。

当然ながら深穴となれば「ロング」ドリルの出番！……ということになるわけですが、注意したいのは「ロング」仕様といってもメーカ間で設定寸法が統一されているわけではなく、それぞれ異なるという点です。メーカを替える際など、特に溝長が加工深さに対して不足していないか、しっかり確認しましょう。

当社では加工する穴深さに対して、切りくず排出および切削油供給のためのスペースとして、プラス1.5D～2D程度（Dは直径の意）を加えたドリル溝長を備えておくことを推奨しています。

なお、近年は加工する穴深さに適したドリルを迷いなく的確にお選びいただけるよう、対応可能な深さを一目で識別できる呼称の採用が当社を含めた業界全体で進みつつあります（例：ADOX-30D：直径の30倍の深さまで加工可能）。

さて、深穴加工において最も問題になるのが切りくずの排出です。スムースな排出ができずに詰まりが発生すれば最悪の場合、折損トラブルにつながります。

深穴用ドリルの基本的な使い方をご紹介しましょう。

内部給油機構を備え、十分なクーラント圧（3MPa以上）があれば油穴付きドリルを用いることで基本的にはノンステップ加工が可能です。

十分なクーラント圧が得られない（3MPa未満）環境の場合は、約5Dまでノンステップ加工の後、より確実な切りくず排出のために1～2Dずつステップ加工を加えるとよいでしょう。

外部給油の場合はステップ加工が前提となります。立形・横形設備ともに、約3Dまではノンステップ加工、その後は0.5～1Dずつステップ加工を推奨します。

ただし、使用するドリル径が小径（φ3以下）の場合は切りくずボリュームを抑えるためにステップ量を約0.5Dに控えるとよいでしょう。

また、10D超えの深穴には短いドリルにて事前のガイド穴を設けるとより安定します。※お使いいただくドリルに推奨加工方法が設定されている場合はそちらを優先ください。

ただでさえ簡単ではない深穴加工ですが、最近はそこに輪をかけて被削材の難削化や小径化の傾向も強まっています。解決策にお悩みの際はぜひお気軽に当社へご相談ください。

1. 工作機械の高圧クーラントポンプの消費電力量を削減

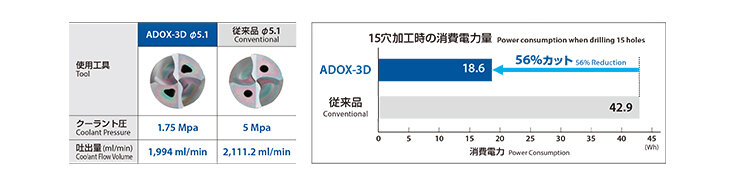

下記グラフは、従来品とADOXで同等のクーラントを吐出して15穴加工した際の消費電力量を比較した結果でございます。約2,000ml/minのクーラントの吐出量を実現する為に必要なクーラント圧が、従来品では5MPa必要であったの対しADOXでは1.75MPa、消費電力量は56%低減されたのでございます。

2. 低いクーラント圧でも十分な吐出量で長寿命

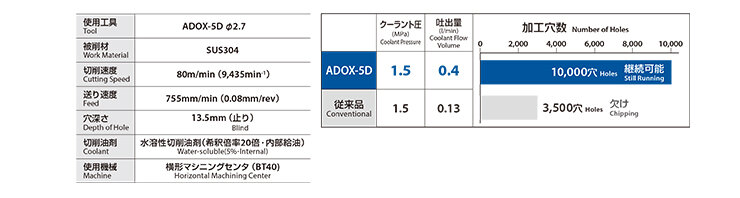

こちらは、クーラント圧1.5MPaと低いクーラント圧での加工において、ドリルの耐久性が向上できた事例でございます。従来品では0.13ml/minであったクーラント吐出量が、ADOXではおよそ3倍の0.4ml/minまで増加し、結果、ドリルの耐久性も大きく向上したものでございます。

3. クーラントの吐出量が増えて長寿命

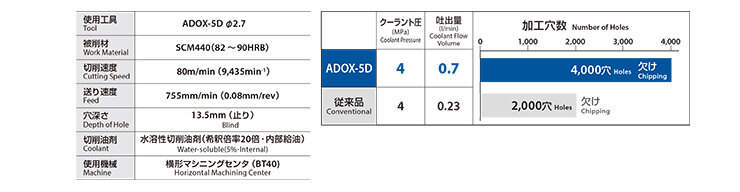

こちらは、2とは逆に元々充分なクーラント圧がある中、更にクーラントの吐出量が増えて工具の耐久性が向上した事例でございます。同じ4MPaのクーラント圧でも、従来品が0.23ml/minの吐出量であったのに対し、ADOXでは0.7mi/minまで増加し、ドリルの耐久性も2倍近く伸びていることがお分かりいただけるかと存じます。

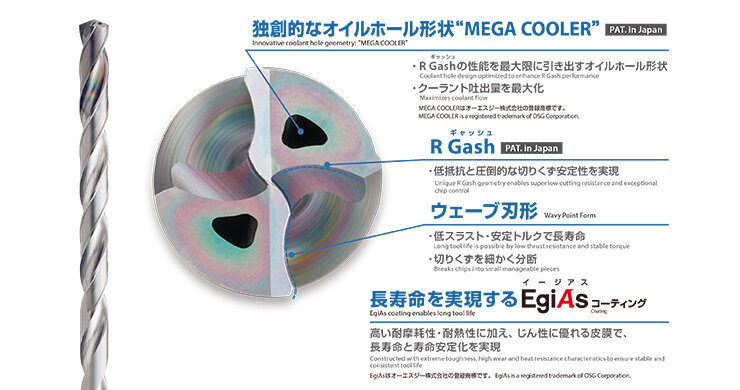

続いて、以上の消費電力量を削減し、高い耐久性を実現する高性能がどう実現されたのか？ADOXの特徴的なスペックをご覧いただきたいと存じます。下図はカタログからの抜粋でございますが、一番特徴的なのは独創的なオイルホール形状にございます。

このオイルホール形状がクーラントの吐出量を増やし、上述のような効果を生んでいるのでございます。詳細はカタログを参照頂ければと存じます。

最後に、ラインナップを確認したいと存じます。以下は、先行品となるADOシリーズ（2016年11月発売開始）とサイズラインナップ数を比較した表でございます。ADOXシリーズはクーラントの吐出量で問題が生じ易い小径（Φ6以下）を中心にしたラインナップとなってございます。

	3D	5D	8D	10D	15D	20D	25D	30D	40D	50D	総計
ADO	228	252	183	142	132	132	131	101	23	26	1,350
ADOX	34	31	13	23	27	25	14	20			187

先行品であるADOシリーズの全サイズが網羅できるラインナップであるのが理想的とは存じますが、残念ながら、全てを網羅するにはまだまだ様々な課題がございます。今はまだ少ないラインナップではございますが、耐久性向上や消費電力量の削減等、環境に優しい工具として紹介させていただきました。
