よくある加工ですが、一般構造用鋼SS400材へのタッピングは切りくずが伸び易く、特にスパイラルタップでの加工には、我々タップメーカーでも閉口することがあります。先だって、若いエンジニアにその難しさを体感して貰おうと、M48x3という太いサイズのタップ加工に挑戦してみました。
ねじ立て長さ60mm(呼びの1.25倍)の加工ですが、切りくずの長さはなんと1メートル近いっ！長～～～～～～～～～～～～～～～～～～～～～～～いっ！！ ここまで長い切りくずを出す加工はなかなか見られるものではありません。ということで、社内勉強で撮った動画なので綺麗ではありませんが、皆さんにも体感頂きたくご紹介まで。あっ、アクリル板が割れているのはご愛嬌ということで(^^;

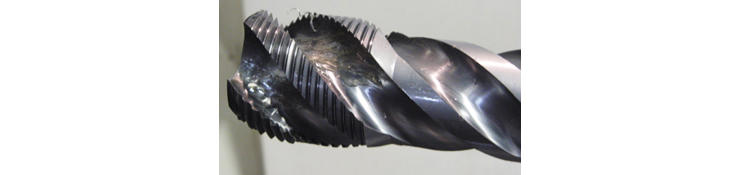

タップ：Vコートスパイラルタップ（M48x3）
下穴径：φ45.1(座ぐり深さ40mm)
有効ねじ長さ：60mm
被削材：SS400
切削油：ペースト
使用機械：横形マシニングセンタBT50
切削速度：80min-1(12m/min)
【表面処理：Vコーティング】
【切りくずの様子】
こんなに長い切りくずを出しながらのタップ加工、ホントに難しいことがお分かり頂けたかと思います。
特に横形での加工は、刃先に切削油が届きにくいことや、切りくずがホルダに絡まりやすいので、外径の1.5倍、立形でも外径の2倍を超える深穴になってくるとトラブルが起こりやすいことをご理解して使用いただければと思います。
謹啓、春陽の候、皆様にはますますご健勝のこととお慶び申し上げます。OSGの窓際の自由人、Ｋ爺でございます。先月に引き続き、インデキサブルドリルPDシリーズを紹介させて頂きたいと存じます。先月は、お客様からの多いニーズとそのニーズでのご評価をレポートさせて頂きましたが、今月は具体的な事例の紹介を「能率」ニーズからお届けいたします。
事例1）サイクルタイムを短くしたい！･･･自動車部品メーカ様
| 被削材 | 中炭素鋼 | 穴径 | φ28 | 穴深さ | 32mm | 加工内容/課題 | 送り速度をあげられず、サイクルタイムが長い | 加工機 | 立形マシニングセンタBT50 | 従来品 S社インデキサブルドリル | OSG P2D | 回転速度 | 1229min-1 | 1700min-1 | 送り速度 | 122mm/min | 255mm/min | お客様評価 | 回転速度と回転あたりの送りを大きくすることで、送り速度が2倍以上へ |
事例2）工程省いて生産量増やしたい！･･･建設・農機部品メーカ様
| 被削材 | 鋳鋼 | 穴径 | φ33 | 穴深さ | 32mm | 加工内容/課題 | 鋳鋼製品で鋳肌面の為、ドリル加工の前にエンドミルの底刃を用いてワーク表面を平らしにしており、加工時間が掛かっている | 加工機 | 立形マシニングセンタBT50 | 従来品 G社ヘッド交換式 | OSG P5D | 回転速度 | 390min-1 | 390min-1 | 送り速度 | 50mm/min | 80mm/min | お客様評価 | 回転あたりの送りを上げて能率1.6倍。加えてエンドミル加工の削減に成功。 |
事例3）切りくずが邪魔で生産性が上がらない！･･･金型メーカ様
| 被削材 | 高炭素鋼 | 穴径 | φ29 | 穴深さ | 32mm | 加工内容/課題 | モールドベース切りくずがボディに絡み、怖くて送り速度を上げられない。少しでも送り速度を上げて加工時間を削減したい。 | 加工機 | 複合旋盤 | 従来品 K社インデキサブルドリル | OSG P3D | 回転速度 | 1060min-1 | 1990min-1 | 送り速度 | 106mm/min | 240mm/min | お客様評価 | 回転速度1.9倍、回転あたりの送り1.2倍の最適条件により、ボディへの切りくず絡みを解消、加工能率2.26倍へ！ |
以上、能率アップに成功できた事例を紹介させて頂きました。切削加工で能率アップが図れないのは主に、切りくずの排出問題と切削抵抗（加工中の振動・びびり・機械への負荷）でございます。インデキサブルドリルの加工にご満足でない時には、PDシリーズをぜひお試し頂ければと存じます。今ならサイズ限定ではありますが、お値打ちにお求め頂けます。詳細はこちらPDキャンペーンでご確認ください。本稿が皆さまの仕事の生産性向上にお役に立てば幸いでございます。
謹言
【Q】 有効ねじ長さをねじゲージで検査したい。
【A】 OSGの標準品のゲージでは、有効ねじ長さを正確に検査することはできません。
当社では、仕様を含め、目盛付きなどの有効ねじ長さを検査できるゲージも特殊品対応が可能です。

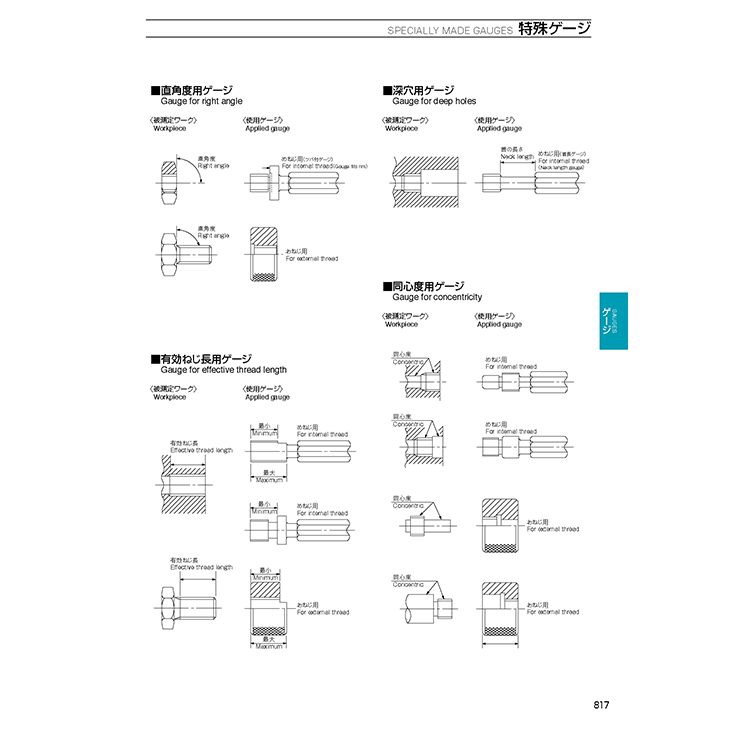

【特殊製作ゲージ例】
